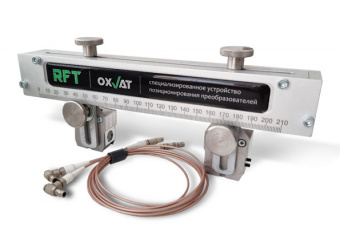

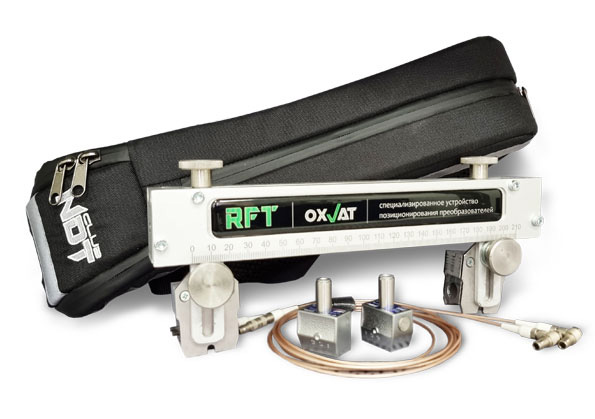

Устройство позиционирования преобразователей RFT-OXVAT

RFT OXVAT специализированное устройство для позиционирования ультразвуковых преобразователей для реализации эхо-зеркального (тандем) и зеркально-теневого методов ультразвукового контроля.

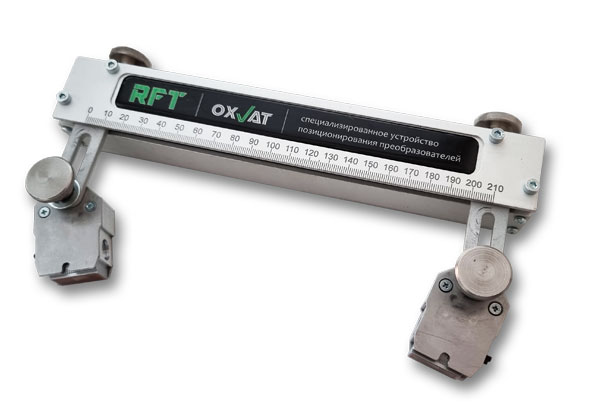

 Устройство представляет собой механическое приспособление, имеющее две подвижные каретки для установки преобразователей.

Каретки имеют пружинную подвеску и позволяют обеспечивать стабильный, постоянный контакт с поверхностью объекта, в том числе на криволинейных поверхностях типа труб или прутков.

Фиксация положения кареток с преобразователями относительно друг друга и по высоте осуществляется с помощью специальных прижимных винтов, без использования инструментов, что облегчает работу оператору.

На двух боковых поверхностях устройства нанесены две разные шкалы в мм:

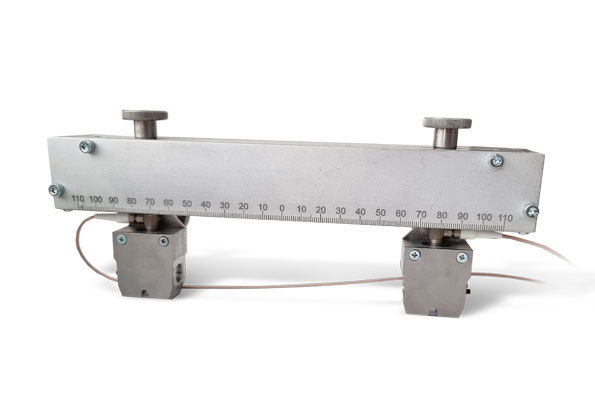

 - С нулем по центу для зеркально-теневого метода

- С нулем слева (как на линейке) для эхо-зеркального метода.

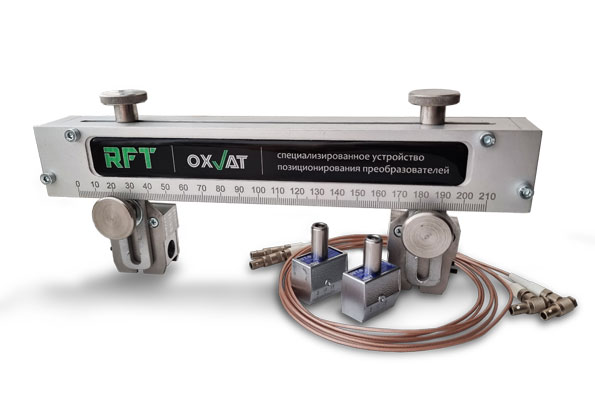

Совместно с устройством OXVAT могут быть использованы специализированные преобразователи RFT-O / RFT-O-S с вертикальным удлиненным разъемом с выходом в центре каретки.

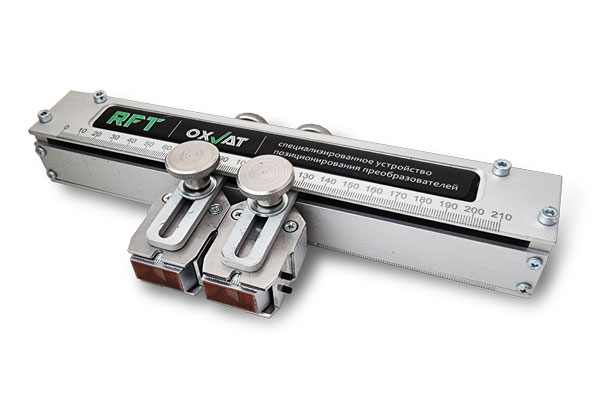

Возможность установки двух кареток вплотную друг к другу позволяет получить минимально возможное расстояние между точками выхода луча преобразователей равное 35 мм.

Также устройство позволяет устанавливать любые серийные преобразователи серии AN (П121) компании AMKRO  с горизонтальным классическим расположением разъёма.  В этом случае, минимальное  расстояние между точками выхода луча преобразователей определяется конструкцией соединительного кабеля.
